Tipuri de montaj
Ghid ancore pentru sarcini grele – Partea 6
În al șaselea articol al ghidului nostru despre ancorarea pentru sarcini grele, arătăm ce tipuri de montaj joacă un rol în ancorarea pentru sarcini grele și cum funcționează acestea. Pentru că, pe lângă alegerea elementului de fixare potrivit, montajul care este sigur în conformitate cu legea construcției necesită și o instalare profesională.
De obicei, se face o distincție între instalarea pre-poziționată și instalarea prin împingere. Să aruncăm o privire mai atentă la cele două tipuri de instalări:
Procesul de instalare pre-poziționată constă din mai multe etape:
Mai întâi se face o gaură în conformitate cu datele produsului și se curăță folosind o perie de curățare și o pompă de suflare. (1-3) În pasul următor, ancora este introdusă în baza de fixare. Dacă sunt introduse ancore din mai multe părți, vă rugăm să rețineți că manșonul de oțel este complet înfundat în beton. Acesta este singurul mod de a utiliza întreaga capacitate portantă transversală. Ancorele grele, cum ar fi șuruburile bolț BA Plus, au un marcaj pentru adâncimea de fixare, care facilitează și instalarea pre-poziționată: ancora este înfiptă până la marcajul colorat și este garantată o adâncime de fixare corectă fără efort de măsurare. (4) Apoi șaiba și piulița ancorei trebuie îndepărtate temporar. În cazul ancorelor metalice din mai multe părți, pretensionarea se eliberează practic în acest fel. Prin urmare, ancora noastră de preinstalare LIEBIG® SUPERPLUS BLS-P este echipată cu o protecție suplimentară. Acesta previne căderea componentelor individuale ale ancorei. (5) Apoi se montează piesa suplimentară care trebuie atașată. (6) În cele din urmă, șaiba și piulița sunt înlocuite și strânse la cuplul specificat. (7)
De obicei, se face o distincție între instalarea pre-poziționată și instalarea prin împingere. Să aruncăm o privire mai atentă la cele două tipuri de instalări:

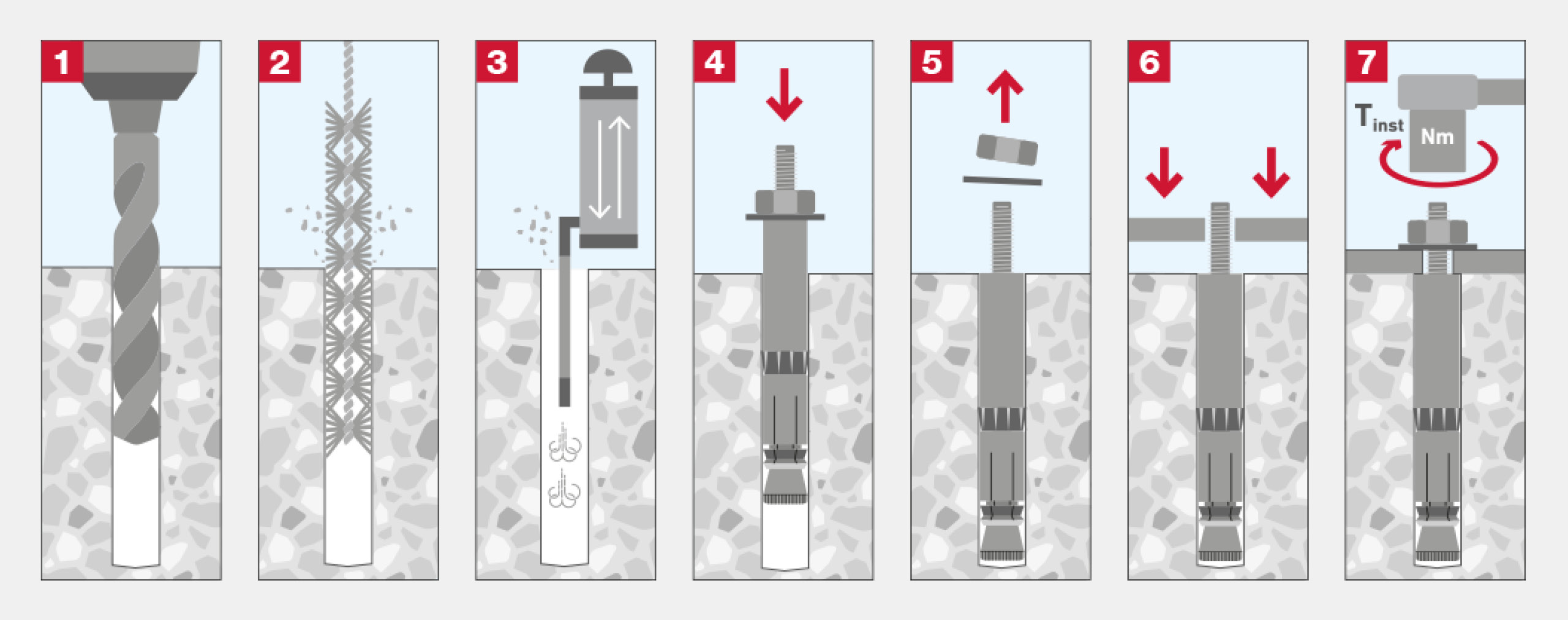

Instalarea pre-poziționată
Procesul de instalare pre-poziționată constă din mai multe etape:Mai întâi se face o gaură în conformitate cu datele produsului și se curăță folosind o perie de curățare și o pompă de suflare. (1-3) În pasul următor, ancora este introdusă în baza de fixare. Dacă sunt introduse ancore din mai multe părți, vă rugăm să rețineți că manșonul de oțel este complet înfundat în beton. Acesta este singurul mod de a utiliza întreaga capacitate portantă transversală. Ancorele grele, cum ar fi șuruburile bolț BA Plus, au un marcaj pentru adâncimea de fixare, care facilitează și instalarea pre-poziționată: ancora este înfiptă până la marcajul colorat și este garantată o adâncime de fixare corectă fără efort de măsurare. (4) Apoi șaiba și piulița ancorei trebuie îndepărtate temporar. În cazul ancorelor metalice din mai multe părți, pretensionarea se eliberează practic în acest fel. Prin urmare, ancora noastră de preinstalare LIEBIG® SUPERPLUS BLS-P este echipată cu o protecție suplimentară. Acesta previne căderea componentelor individuale ale ancorei. (5) Apoi se montează piesa suplimentară care trebuie atașată. (6) În cele din urmă, șaiba și piulița sunt înlocuite și strânse la cuplul specificat. (7)
Pentru instalarea pre-poziționată, pozițiile găurilor de foraj trebuie să fie foarte precise, deoarece găurile de trecere sunt specificate în piesa suplimentară. Deși acest lucru necesită mai mult timp, este posibilă asamblarea în serie rentabilă, deoarece toate forajele pot fi făcute fără întrerupere. În plus, clientul are spațiu pentru a măsura forajul și pentru a fixa ancora, deoarece partea suplimentară urmează doar după finalizarea lucrărilor pregătitoare. Aceasta înseamnă că piesele suplimentare foarte sensibile pot fi depozitate într-o locație protejată până când sunt instalate.
În primul rând, trebuie făcută gaura. În cazul instalării prin împingere, partea suplimentară este un excelent dispozitiv de foraj pentru plăci. Este poziționat mai întâi pentru a crea găurile cu precizie. (1) Acum este făcută gaura conform datelor produsului și curățată folosind o perie de curățare și o pompă de suflare. (2-4) Ancora este apoi instalată în suprafață prin partea suplimentară cu ajutorul unui ciocan. Acesta este motivul pentru care numim această instalare prin împingere. (5) În cele din urmă, piulița trebuie strânsă la cuplul de asamblare specificat. (6)
Instalare prin împingere
Acest proces de montaj constă, de asemenea, din mai multe etape, dintre care unele sunt similare cu instalarea pre-poziționată:În primul rând, trebuie făcută gaura. În cazul instalării prin împingere, partea suplimentară este un excelent dispozitiv de foraj pentru plăci. Este poziționat mai întâi pentru a crea găurile cu precizie. (1) Acum este făcută gaura conform datelor produsului și curățată folosind o perie de curățare și o pompă de suflare. (2-4) Ancora este apoi instalată în suprafață prin partea suplimentară cu ajutorul unui ciocan. Acesta este motivul pentru care numim această instalare prin împingere. (5) În cele din urmă, piulița trebuie strânsă la cuplul de asamblare specificat. (6)
Pentru a acoperi o gamă largă de aplicații, există ancore cu diferite stiluri de cap. Marcajul adâncimii de fixare de pe ancorele de la EJOT reduce considerabil efortul de măsurare pentru găurire și introducere. Prin urmare, este important să vă asigurați că acesta rămâne vizibil în ciuda piesei adiționale. În caz contrar, adâncimea corectă de fixare trebuie să fie marcată pe ancoră de către tehnician. Dar asta necesită timp.

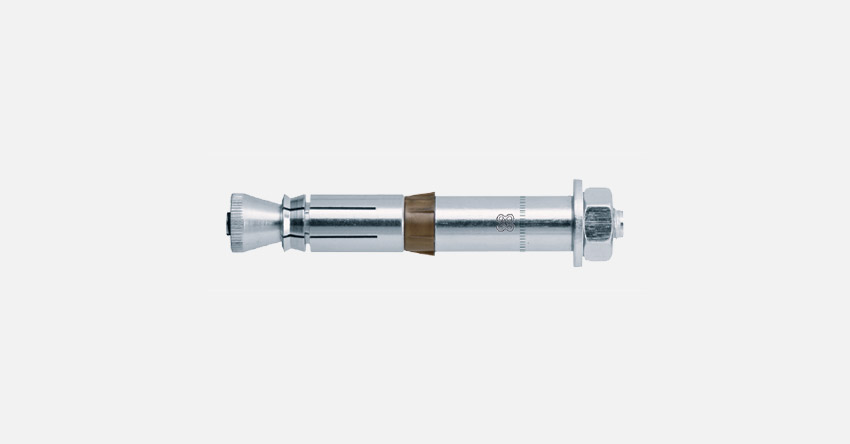

În cazul ancorelor din mai multe piese, cum ar fi LIEBIG® SUPERPLUS BLS, atât tija filetată, cât și manșonul de oțel trec prin partea suplimentară, prin care se obțin capacități laterale de sarcină foarte mari.
În cazul ancorelor din mai multe piese, cum ar fi LIEBIG® SUPERPLUS BLS, atât tija filetată, cât și manșonul de oțel trec prin partea suplimentară, prin care se obțin capacități laterale de sarcină foarte mari.
