Principiile funcției de ancorare
Ghid ancore pentru sarcini grele – Partea 3
În primele articole ale ghidului de ancorare pentru sarcini grele, ne-am ocupat de tipul materialului de bază și de cerințele acestuia pentru elementele de fixare. A treia parte se concentrează pe metodele de ancorare. Am clarificat aspectele principiilor de funcționare, a elementelor de prindere și a avantajelor și dezavantajelor acestora.
În general, facem diferența între trei principii de funcționare fizică a ancorării: blocarea prin frecare, potrivirea și lipirea adezivă. Să ne uităm la aceste metode de ancorare în detaliu:
Avantaje:
Notă:
În general, facem diferența între trei principii de funcționare fizică a ancorării: blocarea prin frecare, potrivirea și lipirea adezivă. Să ne uităm la aceste metode de ancorare în detaliu:
Blocarea prin frecare

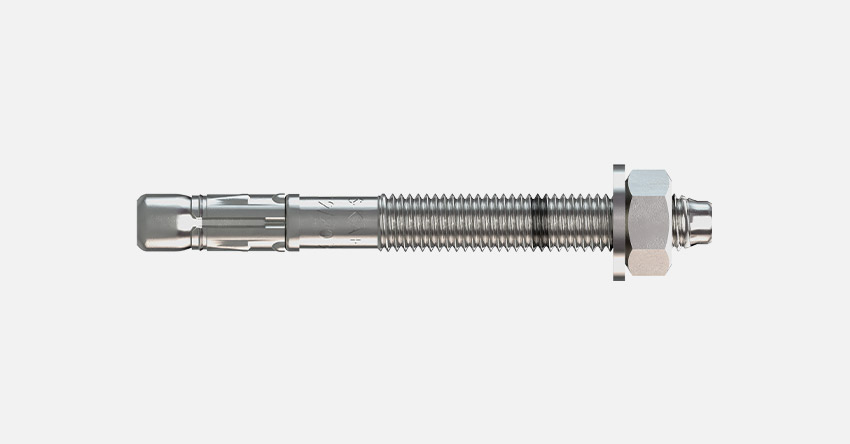

Extinderea componentelor individuale în gaură creează frecare care fixează în siguranță ancora în suprafață. Facem diferența între dilatarea controlată de cuplu și controlată de deplasare: piulița șurubului de trecere sau a șurubului de siguranță trebuie strâns cu un cuplu definit pentru a extinde complet manșonul de expansiune. Conul metalic trebuie să parcurgă o anumită distanță în interiorul ancorei pentru a extinde corect manșonul în gaura de foraj. Instrumentul de reglare controlat de ETA asigură distanța corectă.Avantaje:
- Asamblare ușoară (fără instrumente de setare, excepție: ancore de fixare)
- Capacitate de încărcare imediată (fără timpi de întărire)

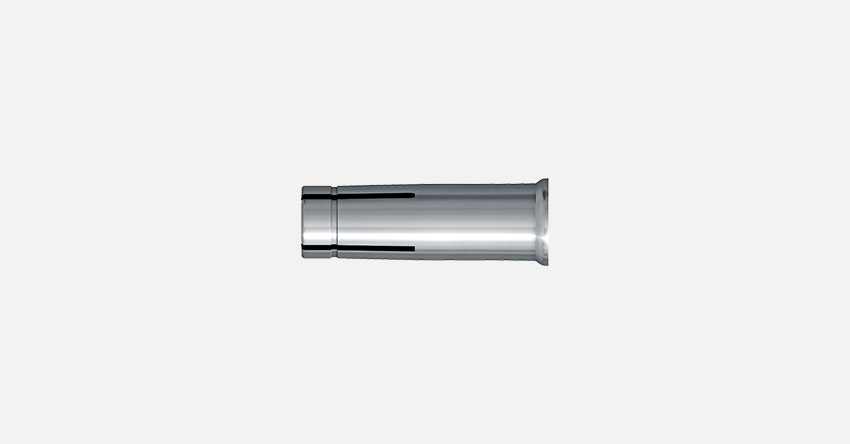

- Capacitate portantă cu autoblocare: De îndată ce sarcina este introdusă prin intermediul piesei suplimentare, șurubul conic continuă să tragă în manșon. Continuă să se extindă. (excepție ancora de fixare)
- Șurub de siguranță cu con dublu pentru o capacitate portantă mai mare
Notă:
- Ancorele cu o expansiune mare necesită distanțe minime mai mari între centru și margine
- Ancorele de expansiune nu sunt detașabile
Potrivirea formei

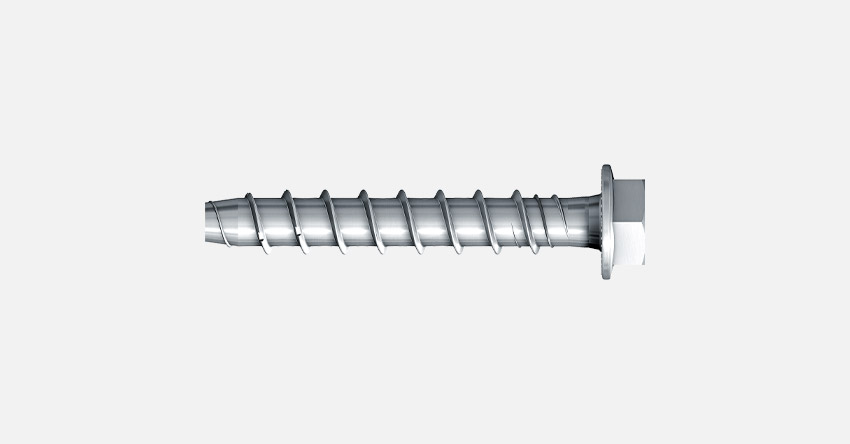

O potrivire a formei este creată prin angrenarea elementului de fixare cu materialul de bază. Să aruncăm o privire la două tipuri de ancore: Ancorele cu auto-subtăiere, cum ar fi LIEBIG SUPERPLUS și șurubul pentru beton JC2: Segmentele cu muchii ascuțite ale manșonului LIEBIG SUPERPLUS au tăiat adânc betonul din gaura de foraj. Flancurile filetate ale șurubului de beton creează mai multe forme de potrivire în timpul procesului de înșurubare. Prin urmare, ele sunt numite ancore cu șurub. Ca și în cazul ancorelor cu expansiune, facem diferența între ancore cu cuplu controlat și deplasare controlată.Avantajele ancorelor cu auto-subtăiere:
- Capacități mari de încărcare
- Ideal pentru absorbția sarcinilor extraordinare (de exemplu, cutremure, sarcini de impact)
- Forțe reduse de expansiune (potrivit pentru prindere lângă margine)
- Capacitate de încărcare imediată (fără timpi de întărire)
- Detașabil
- Decupaj independent, nu sunt necesare instrumente de reglare
- Aprobat pentru beton sau după testare potrivit și pentru piatră solidă și naturală
- Preț mai mare datorită capacităților mari de încărcare
- Capacitate de încărcare imediată (fără timpi de întărire)
- Complet detașabil
- Eficient din punct de vedere al costurilor
- Forțe reduse de expansiune (potrivit pentru prindere lângă margine)
- Datorită interblocării multiple în suprafață, este potrivit și pentru cărămizi perforate cu densitate brută mare sau scânduri din beton precomprimat
- Limita superioară în diametru
Lipirea adezivă

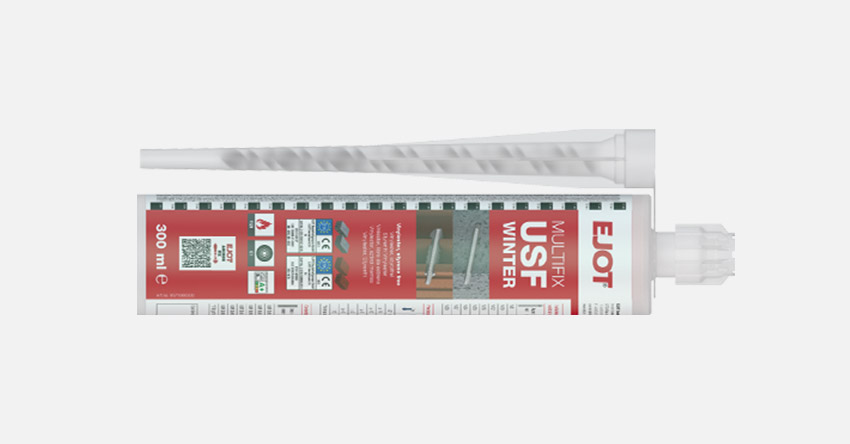

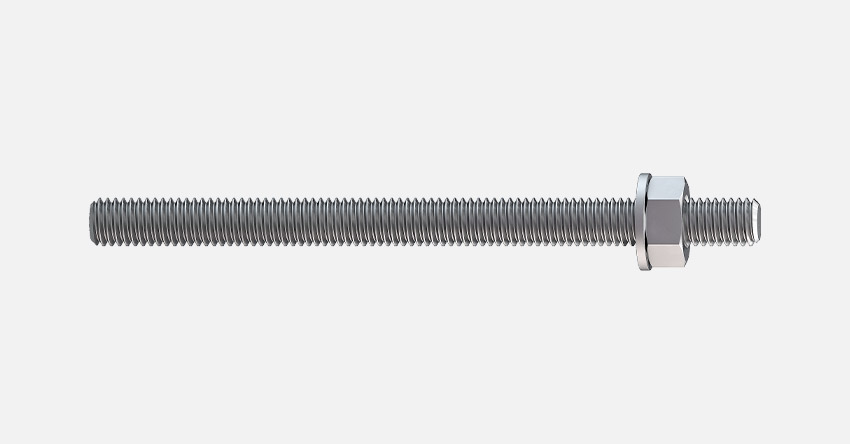

În cazul unei lipiri adezive, componentele sunt conectate între ele pentru a forma o unitate în general insolubilă. Pentru o lipire adezivă, mortarul adeziv conectează ancora la suprafață. Să aruncăm o privire la produsele EJOT Multifix USF cu tijă de ancorare și manșon ca exemplu.Avantaje:
- Capacități mari de încărcare
- Fără forțe de expansiune (ideal pentru prindere lângă margine)
- Potrivit pentru ancorarea în materiale de construcție solide și goale (materialele de construcție goale necesită un manșon)
- Funcție de etanșare (de exemplu, utilizarea în căzi albe)
- Fără capacitate de încărcare imediată (timpi de întărire)
- Cerințe speciale de asamblare:
- Curățare amănunțită a găurii (prevenirea pierderilor mari de capacitate portantă)
- Componentele trebuie amestecate complet
- Prelucrarea și temperaturile ambiante afectează timpul de întărire
- Cerințe speciale de depozitare:
- Perioada de depozitare
- Sensibilitate la căldură
