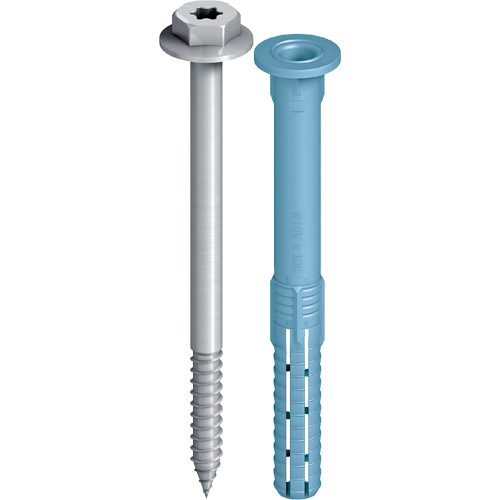

EJOT® Diblu de fațadă SDF-KB-10V

Specificații

  • Aplicații

    • Montajul componentelor metalice
    • Pentru toate sistemele redundante neportante conform EAD 330284-00-0604
    • Adecvat pentru fixarea structurală a armăturilor şi cornierelor metalice



    Suport de montaj

    Aprobat pentru:

    • Beton
    • Cărămidă plină
    • Cărămidă silico-calcaroasă plină

    Cărămidă plină din beton uşor pentru:

    • Piatră naturală cu structură compactă
    • Plăci din gips-carton
  • Proprietăți

    • Diblu cu adâncime de ancorare de 40 mm în beton
    • Două adâncimi de montaj (ancorare în zidărie 50 mm)
    • Zonă de expansiune foarte mică, pentru timpi mici de montaj
    • Zonă de expansiune optimă datorită extinderii radiale
    • Moment de încovoiere foarte mare
    • Suprafață fără Cr(VI)
    • Identificarea produsului cu ajutorul culorilor diferite ale manşoanelor
    • Sistem dublu de blocare de siguranţă la torsiune pentru montaj sigur
    • Cu cap hexagonal
  • Detalii tehnice

    Valori caracteristice

    • Adâncime de perforare în beton h1,1: ≥ 50 mm
    • Adâncime de ancorare efectivă în beton hnom,1: ≥ 40 mm
    • Adâncime de perforare în zidărie h1,2: ≥ 60 mm
    • Adâncime de ancorare efectivă în zidărie hnom,2: ≥ 50 mm
    • Diametru de perforare d0: 10 mm
    • Diametrul de perforare în partea constructivă care va fi montată df: ≤ 10,5 mm
    • Acţionare: cap hexalobular SW13 / TORX® T40

    Sarcini admise

    • Sarcină de tracţiune NRk,p în beton C12/15
      • Interval de temperatură 30 °C / 50 °C: 1,79 kN
      • Interval de temperatură 50 °C / 80 °C: 1,59 kN
    • FRkCărămidă Mz 20-1,8, NF: 0,71 kN
    • FRkCărămidă silico-calcaroasă plină KS 36, NF: 1,14 kN
    • FRkCărămidă silico-calcaroasă plină KS, 2 DF: 1,29 kN
    • Sarcină transversală VRk,s în beton C12/15 la hnom,1 ≥ 40 mm
      • Diblu cu şurub din oţel: 6,34 kN
      • Diblu cu şurub din oţel inoxidabil A4: 5,85 kN
    • Sarcină transversală VRk,s la hnom,2 ≥ 50 mm
      • Diblu cu şurub din oţel: 8,87 kN
      • Diblu cu şurub din oţel inoxidabil A4: 8,29 kN
    • Moment de încovoiere MRk,s la hnom,1 = 40 mm
      • Diblu cu şurub din oţel: 11,04 Nm
      • Diblu cu şurub din oţel inoxidabil A4: 10,31 Nm
    • Moment de încovoiere MRk,s la hnom,2 ≥ 50 mm
      • Diblu cu şurub din oţel: 18,41 Nm
      • Diblu cu şurub din oţel inoxidabil A4: 17,06 Nm

    Observaţii
    Vă rugăm respectaţi Agrementul Tehnic European ETA-10/0305 în planificarea şi prelucrarea produselor. Mai multe informații despre parametri și sarcini pot fi găsite în aprobare.

Vă rugăm să alegeți o variantă de produs

Descriere produs Cod articol Unitate
SDF-KB-10Vx120-V 8581120450 100

Specificații

Descriere produs
SDF-KB-10Vx120-V
Unitate
100
