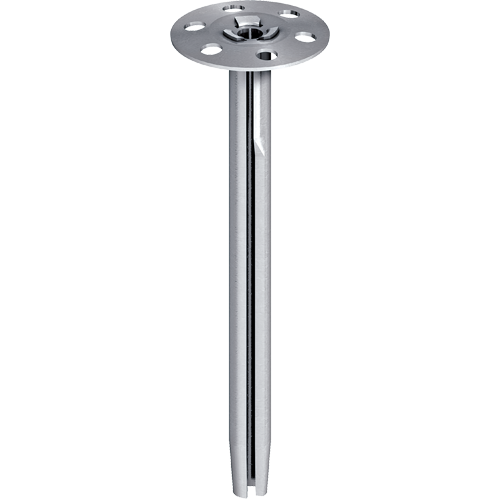

EJOT® Ancoră metalică de susținere a izolației DMH


Specificații
-
Aplicații
- Pentru fixarea materialelor izolante dure
- Fixarea materialelor de izolație pentru cerințe înalte de protecție împotriva incendiilor (izolarea plafonului de pivniță, izolație aproape de căile de evacuare)
- Pentru fixarea materialelor izolante moi în combinație cu rozeta DMT
-
Proprietăți
- Instalare ușoară prin lovire, auto-expansiune
- Pre-găurirea nu este necesară pentru BCA
- Instalare ușoară
- Clasa de foc A1 conform DIN EN 13501-1:2010-01
-
Detalii tehnice
Valori caracteristice
- Diametrul plăcii: 35 mm
- Diametrul vârfului: 8 mm
- Diametru bit burghiu: 8 mm
- Adâncime gaură burghiu ≥ t: 60 mm
- Adâncime ancorare ≥ hv: 40 mm
- Distanța axială a ≥: 160 mm
- Distanța față de margine ar≥: 80 mm
- Grosimea minimă a componentei hmin: 100 mm
Sarcini recomandate
Sarcini de tracțiune recomandate Frec
- Beton ≥ B25: 0,20 kN
- Cărămidă solidă nisip-var: 0,20 kN
- Cărămizi: 0,20 kN
- Cărămizi de lut perforate vertical: 0,05 kN
- Cărămidă perforata nisip-var: 0,05 kN
Sarcini transversale recomandate Frec
- Beton ≥ B25: 0,25 kN
- Cărămidă solidă nisip-var: 0,25 kN
- Cărămizi: 0,25 kN
- Cărămizi de lut perforate vertical: 0,10 kN
- Cărămidă perforata nisip-var: 0,15 kN
Observație
Ancorele de suport izolație EJOT sunt folosite pentru a fixa un material moale și dur izolator în fațade ventilate posterior. Fixarea plăcii izolatoare se realizează conform DIN 18516-1.
A2 stainless steel available upon request
Filtru
Filtre selectate
Descriere produs | Cod articol | Unitate |
---|---|---|
DMH-8x80-V | 9700030301 | 500 |
Specificații
|
||
DMH-8x80-E | 9700030302 | 500 |
Specificații
|
||
DMH-8x80-V | 9800030301 | |
Specificații
|
||
9800030302 | ||
Specificații
|
||
DMH-8x110-V | 9700030602 | 500 |
Specificații
|
||
DMH-8x110-E | 9700033603 | 500 |
Specificații
|
||
DMH-8x110-V | 9800030602 | |
Specificații
|
||
9800033603 | ||
Specificații
|
||
DMH-8x140-V | 9700030603 | 500 |
Specificații
|
||
DMH-8x140-E | 9700036904 | 500 |
Specificații
|
||
9800036904 | ||
Specificații
|
||
DMH-8x170-V | 9700030912 | 500 |
Specificații
|
||
DMH-8x170-E | 9700035912 | 500 |
Specificații
|
||
DMH-8x170-V | 9800030912 | |
Specificații
|
||
9800035912 | ||
Specificații
|
||
DMH-8x200-V | 9700031215 | 500 |
Specificații
|
||
DMH-8x200-E | 9700035215 | 500 |
Specificații
|
||
9800035215 | ||
Specificații
|
||
DMH-8x250-V | 9700031520 | 500 |
Specificații
|
||
DMH-8x250-E | 9700035520 | 500 |
Specificații
|
||
DMH-8x250-V | 9800031520 | |
Specificații
|
||
9800035520 | ||
Specificații
|
||
DMH-8x300-V | 9700031300 | 500 |
Specificații
|
||
DMH-8x300-E | 9700035300 | 500 |
Specificații
|
||
9800035300 | ||
Specificații
|
