Variant modular

Aplicații

• Pentru echipament individual de protecție (PSA), ca protecție împotriva căderii de la înălțime, pentru asigurarea a maximum 4 persoane ca stâlp individual (Tip A)
• Pentru echipament individual de protecție (PSA), ca protecție împotriva căderii de la înălțime, pentru asigurarea a maximum 4 persoane împreună cu sistemul de cabluri ''GREENLINE-GES'' ca stâlp de capăt de colț și intermediar (Tip C)

Proprietăți

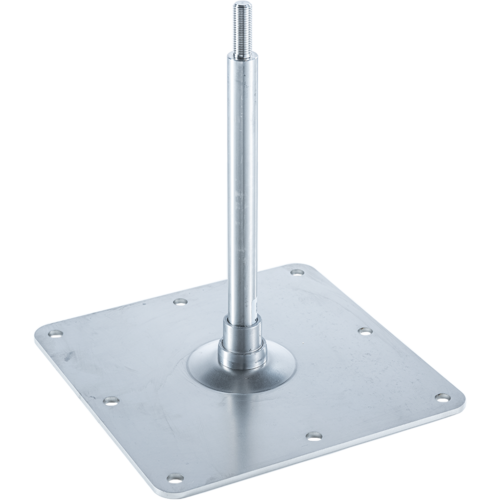

Dispozitivul de ancorare este format din următoarele componente:

• Placă de bază:
  • Tip 1: 160 x 160 x 6 mm, 4 orificii Ø 11,5 mm, 4 orificii Ø 14 mm
  • Tip 2: 300 x 300 x 6 mm, 8 orificii Ø 14 mm
  • Tip 3: 370 x 370 x 6 mm, 8 orificii Ø 14 mm
• Bucșă filetată sudată: în consolă cca. 50 mm peste placa de bază, filet interior fin M26
• Alternativ: Bucșă filetată înșurubată în placa de bază și fixată cu o piuliță
• Stâlp (suport) lipit cu Loctite 638 în bucșa filetată: Ø 26 mm, jos: filet fin M26 , sus: filet M16, înălțime: 300 mm — 700 mm
• Ochi ancorare cu marcaj
• Piuliță M16, piuliță de siguranță M16
• Toate componentele din oțel inox  1.4301
• Montaj pe toate suprafețele aprobate:
  • Placă beton: min.C20/25 DIN EN 206-1 fisurat, nefisurat, Grosime beton min. 140 mm
  • Placă masivă de lemn: min.C24, Grosime lemn min. 100 mm
  • Beton precomprimat: min.C30/37, max.C50/60, Grosime beton min. 25 mm
  • Profil trapezoidal: Tablă oțel, Grosime tablă min. 0,72 mm
  • Acoperiș înclinat: Căpriori: min.80 x 100 mm
  • Grindă metalică:
    • Tip 1: max. 105 mm lățime
    • Tip 3: max. 310 mm lățime
