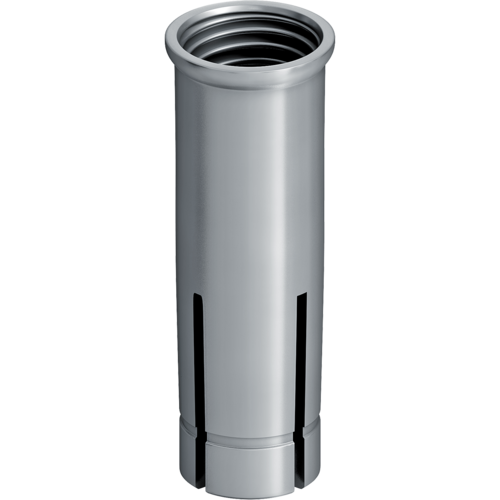

EJOT® Ancoră bătută LAL

Aplicații

• Pentru utilizare ca element de fixare unic conform ETAG 001; Partea 4 din beton nefisurat (vezi ETA-13/0442)
• Pentru utilizare ca element de fixare multiplă în sistemele fără suport în beton fisurat și nefisurat, de ex. sisteme de suspendare, conducte, conducte de aer, sisteme de sprinklere, suporturi pentru cabluri, mașini, suporturi și grinzi de tavan (a se vedea ETA 13/0441)
• De asemenea, potrivit pentru podea din beton armat, piatră naturală și cărămidă
• Potrivit pentru zone uscate interioare

Proprietăți

• Oțel zincat prin galvanizare
• Filet interior pentru șuruburi și tije metrice
• Lungimea potrivită a tijei este de 1-1,5 x lungimea nominală a ancorei + grosimea componentei de fixat
• Cea mai mică adâncime necesară a găurii de foraj

Detalii tehnice

Valori caracteristice  LAL+6/ LAL+8/ LAL+10/ LAL+12

• Diametrul interior al filetului: M6/M8/M10/M12
• Diametru nominal de găurire d₀: 8 mm/ 10 mm/ 12 mm/ 15 mm
• Adâncime efectivă de încorporare h_ef: 25 mm/30 mm/ 40 mm/ 50 mm
• Adâncimea maximă de instalare L_s, max: 11 mm/ 13 mm/ 16 mm/ 23 mm
• Adâncimea minimă de instalare L_s,min:6 mm/ 8 mm/ 10 mm/ 12 mm
• Diametrul orificiului traversant în partea atașată d_f: 7 mm/  9 mm/ 12 mm/ 14 mm
• Cuplu maxim de instalare T_ins max: 4 Nm/ 8 Nm/ 15 Nm/ 35 Nm

Date de performanță - LAL+6/ LAL+8/ LAL+10/ LAL+12

• Beton nefisurat C20/25 N_Rec: 1.9 kN/ 3.6 kN/ 4.8 kN/ 6.3 kN
• Beton nefisurat C20/25 N_Rec: 1.7 kN/ 3.1 kN/ 4.5 kN/ 7.3 kN
