Care sunt caracteristicile unui element de fixare solar?

Elementul de fixare solar EJOT este un element de prindere din oțel inoxidabil pentru fixarea instalațiilor solare pe acoperișuri învelite cu table profilate trapezoidale, panouri tip sandwich și table ondulate din fibrociment. Este un element de fixare din două părți. Din două părți, deoarece elementul de fixare solar este compus dintr-o parte inferioară, șurubul, și o parte superioară sudată, șurubul de fixare.

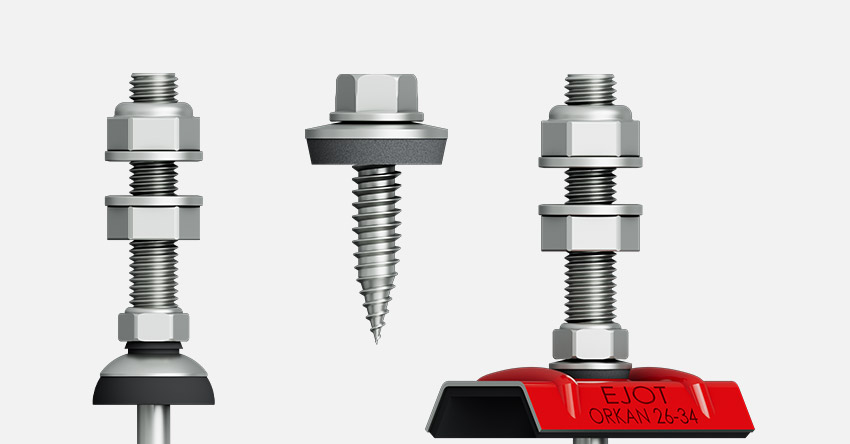

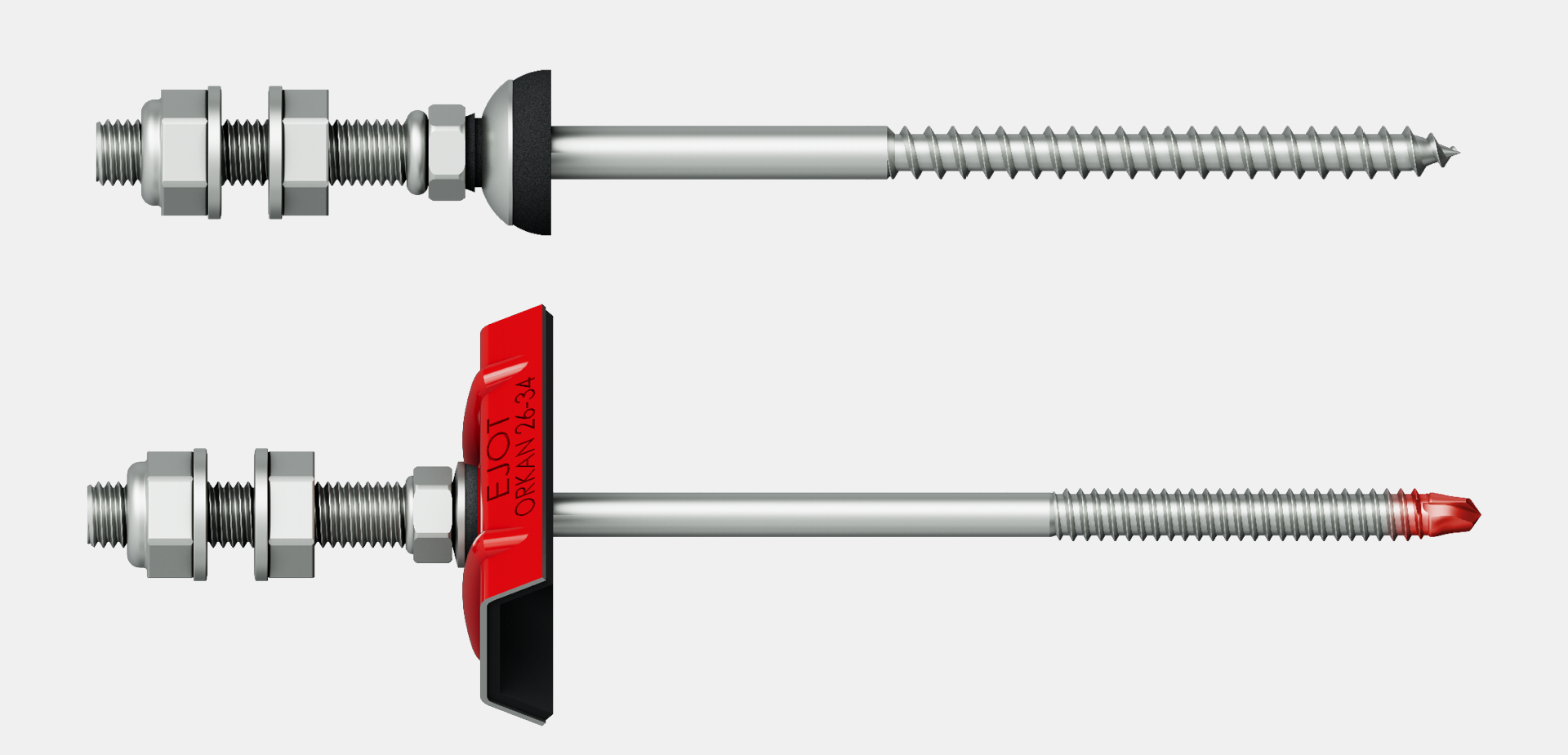

În funcție de substructura acoperișului, partea inferioară este fie un șurub autoforant EJOT JT3-SB-3-8.0xL, fie un șurub autofiletant EJOT JA3-8.0xL sau JA3-10.0xL conform DIN 571. În ambele cazuri, partea superioară a elementului de fixare solar este un șurub de fixare M10 xL. Partea inferioară a elementului de fixare solar este fixată în substructură, în timp ce partea superioară este utilizată pentru atașarea șinelor de fixare ale instalației solare.

Pentru a preveni orice scurgere de pe acoperiș din cauza perforației acoperișului, elementul de fixare solar este fie combinat cu o calotă EJOT ORKAN și o șaibă de etanșare E16, fie cu un element de etanșare din fibrociment. Alegerea de a utiliza o calotă ORKAN sau un element de etanșare din fibrociment depinde de învelișul acoperișului. Piulițele hexagonale, inclusiv șaiba de pe șurubul de fixare, sunt folosite pentru a fixa atașamentul sau șinele de montare. EJOT furnizează „oțel plat SB” ca posibil adaptor.

Un avantaj cheie al elementului de fixare solar este că toate forțele de tracțiune și compresiune sunt transferate direct în substructură. Utilizarea conform legii construcțiilor este reglementată de ETA 22/0762 (numai în combinație cu calota). Forța rezultată din sarcina netă a sistemului solar asupra elementului de fixare solar este absorbită prin strângerea acestuia și transferată pe substructură. Nu trebuie subestimate sarcinile cauzate de vânt, zăpadă, greutate netă etc. Mai exact, sistemele înălțate pot oferi vântului o suprafață care imită o pânză, făcându-le susceptibile la forța sa. O dată într-un secol, evenimente precum furtunile Kyrill, Lothar și Wiebke sunt în creștere. Cu elementul de fixare solar, poți fi sigur că investiția în sistemul tău solar este fixată în siguranță de clădire, în ciuda următoarei avertismente de furtună, care va anunța cu siguranță viteze de peste 200 km/h.


Ce versiune a elementului de fixare solar este folosită pentru ce aplicație?

Alegerea elementului de fixare solar potrivit depinde, printre altele, de substructură. Ca regulă generală:

• Elementul de fixare solar cu filet JA (șurub autofiletant) trebuie utilizat pentru o substructură din lemn.
• Elementul de fixare solar cu filet JT (șurub autoforant) trebuie utilizat pentru o substructură din oțel. Merită menționat în acest moment că elementul de fixare solar EJOT JT3-SB poate fi montat până la o grosime de 3mm fără găurire prealabilă.

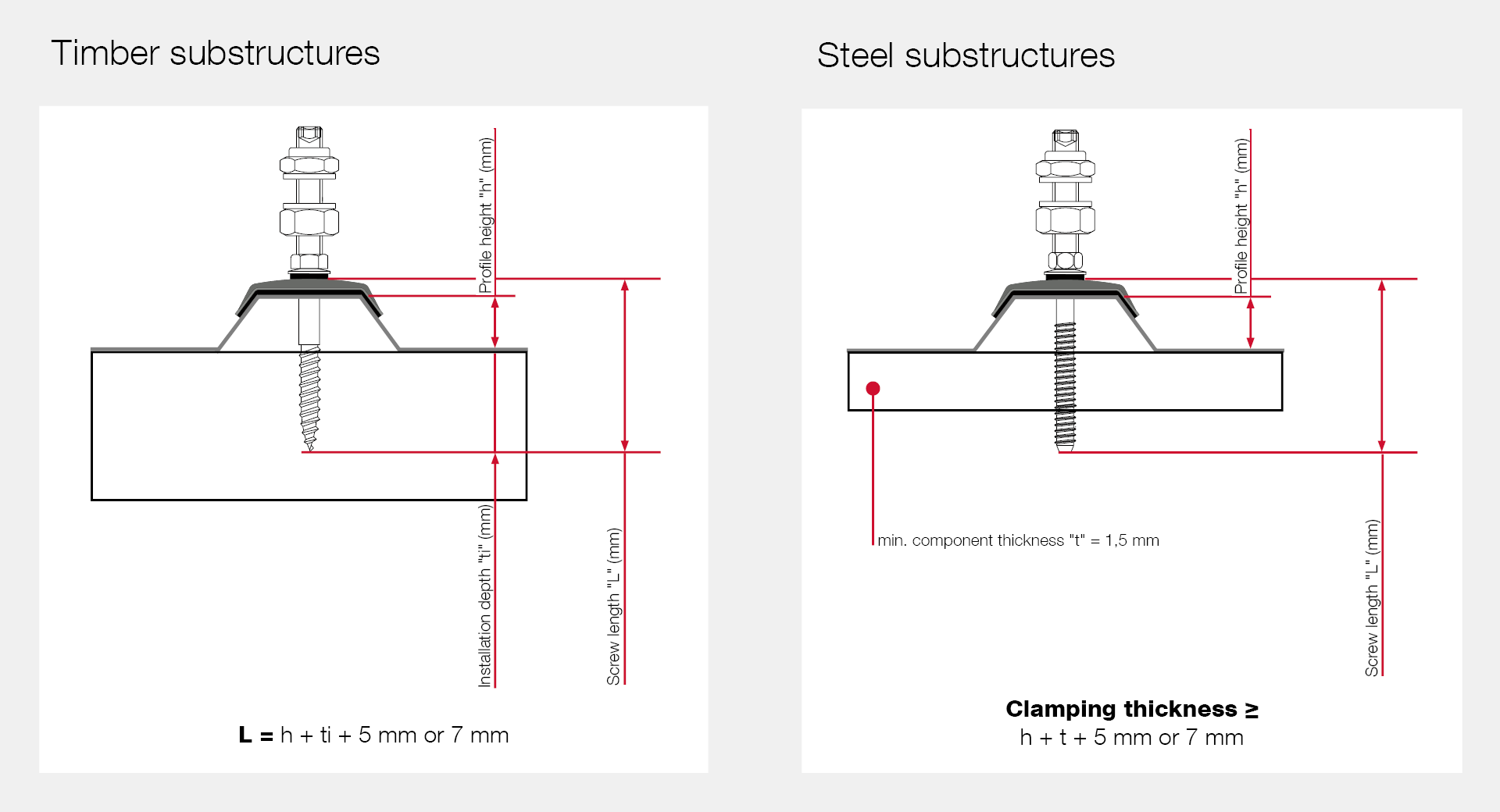

Pentru a determina lungimea corectă a șurubului pentru elementul de fixare solar, este necesar să se facă diferența între elementul de fixare solar JA3 pentru substructuri din lemn și elementul de fixare solar JT3 pentru substructuri din oțel.

Care sunt beneficiile elementului de fixare solar?

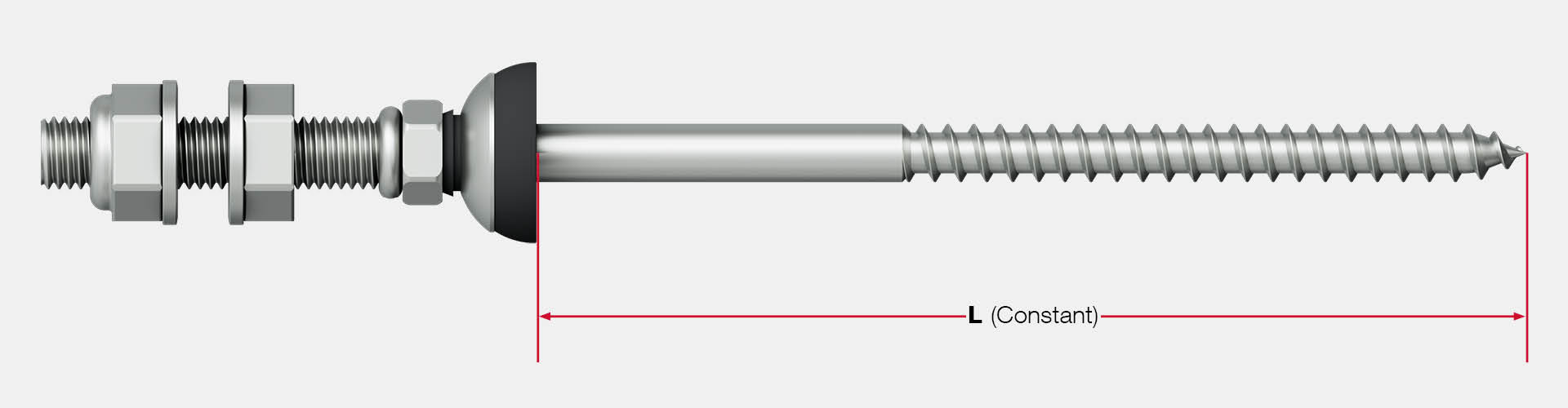

Elementul de fixare solar este disponibil atât pentru substructuri din lemn, cât și pentru oțel. Puterea elementului de fixare solar constă în designul capului șurubului ca punct de fixare fix și în etanșeitatea permanentă rezultată. Punctul de fixare fix este definit de capul șurubului din partea inferioară. Prin urmare, adâncimea de înșurubare este întotdeauna identică, asigurând o înălțime uniformă de montare. Datorită capului șurubului ca punct de fixare fix, elementul de etanșare utilizat (șaibă de etanșare și calotă sau element de etanșare din fibrociment) rămâne și el în locul prevăzut și garantează etanșeitatea conexiunii.

Dacă nu este posibil din punct de vedere structural să centrați șinele de profil ale structurii de montare pe știfturile filetate ale elementului de fixare solar, pot fi utilizate plăci de conectare speciale. Placa adaptorului, „oțel plat SB”, este atașată cu piulițe hexagonale. Șinele profilate pot fi poziționate și montate în mod corespunzător printr-un orificiu cu fante în placa adaptorului. Când utilizați „oțel plat SB”, este important să rețineți că sarcina excentrică creează un moment de încovoiere care trebuie absorbit de elementul de fixare solar. Din motive structurale, „oțelul plat SB” ar trebui să fie instalat în mod ideal în direcția coamei acoperișului.

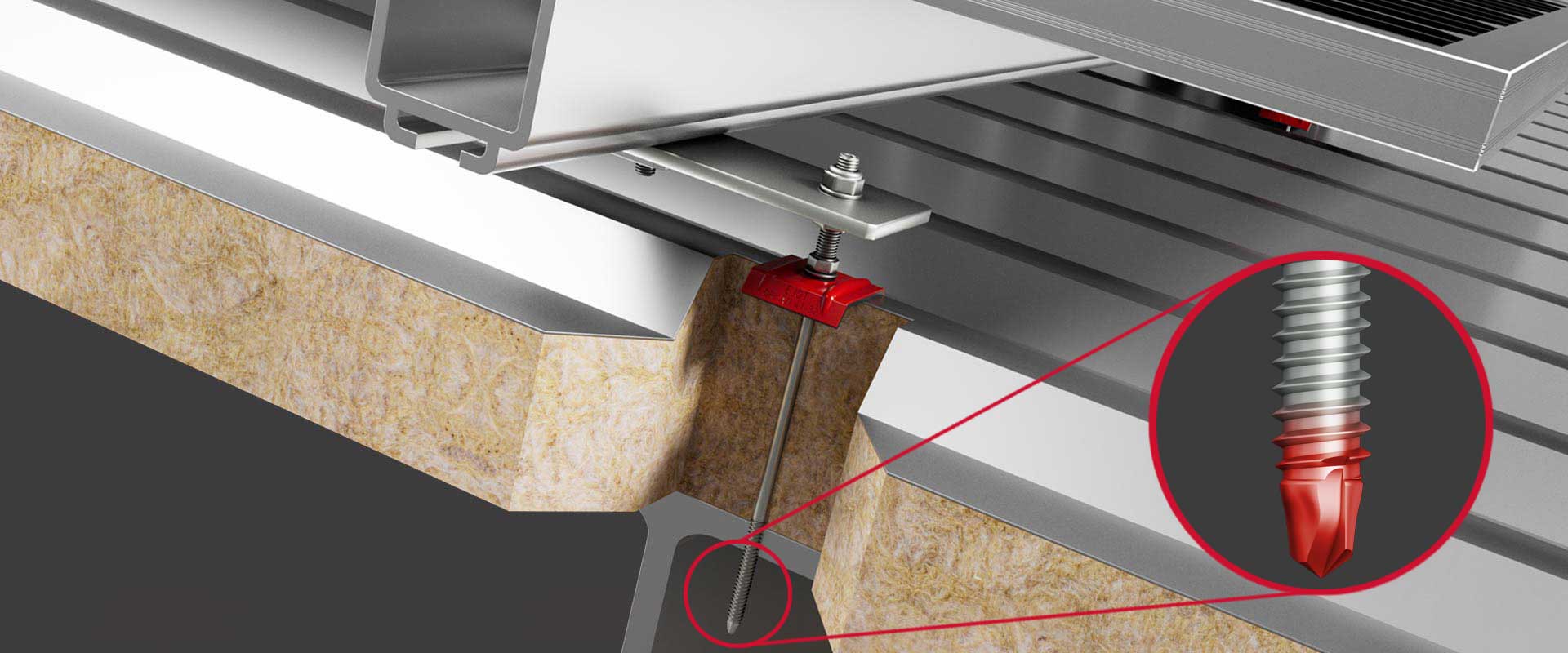

Dacă elementul de fixare solar urmează să fie instalat pe un acoperiș cu un capac din tablă trapezoidală sau elemente tip sandwich, elementul de fixare solar trebuie utilizat împreună cu o calotă ORKAN. Șaibele EJOT sunt fabricate din aluminiu și au etanșare EPDM pe partea inferioară. În combinație cu o șaibă de etanșare E16, acestea garantează etanșeitatea punctului de atașare în coroana de pe acoperiș. În plus, calota asigură distribuirea forțelor de presiune care acționează asupra tablei trapezoidale sau a elementului tip sandwich. Calotele sunt disponibile la EJOT pentru toate geometriile comune de tablă trapezoidală și ondulată și pot fi vopsite în diferite culori RAL, după cum este necesar.

Următoarea și ultima parte a ghidului solar examinează celelalte elemente de fixare utilizate în construcția instalațiilor solare. Ce produse sunt folosite pentru a conecta elementele de montare individuale și ce ar trebui să fie luate în considerare în detaliu atunci când alegeți șurubul corect?
